KS920Plus

KS920Plus

01
★四口拼接, 520万像素自定义,水平最大15360像素,纵向最大7680像素

★三画面任意布局,轻松完成舞台主屏、侧屏的集中控制

★支持信号回显,可通过软件实时查看输入输出信号

★支持4K超高清信号处理

★多组可编辑全局图文叠加

★支持信号及模式无缝切换,提供十余种过渡特效

★可同时进行多画面预览及输出监视

★支持亮度抠像、图像透明度调节及边缘羽化

★支持多级输入信号热备份,多机级联同步输出



520万像素自定义拼接

02

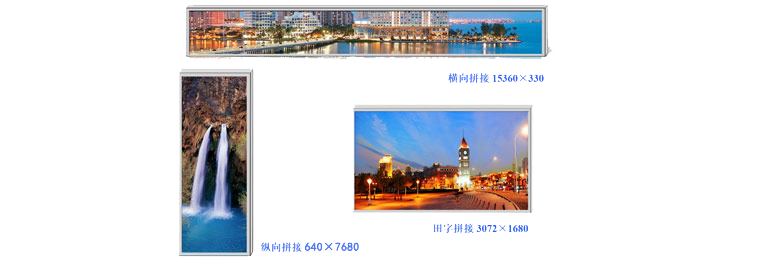

520万像素自定义拼接KS920 Plus拥有4路拼接输出,支持横向、纵向及田字形拼接,520万像素自定义拼接。允许客户自由改变分辨率的长宽比及刷新频率。





多格式信号处理及4K输入

03

灵活的多格式信号处理

KS920 Plus拥有多路高标清输入信号:DVI×1,HDMI×1,VGA×2,CVBS×2,扩展槽×1。扩展槽标配为2路DVI,也可由用户指定配置,搭载HDMI 1.4,HDMI1.3、CVBS等各种信号。

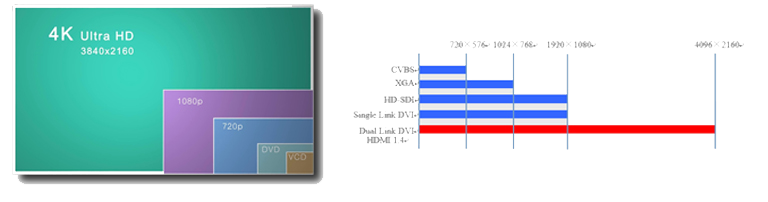

4K超高清输入

KS920 Plus可搭载HDMI1.4的4K信号输入,输入分辨率可高达4096×2160,轻松实现大型LED显示屏的超高清显示!







三画面图文任意显示

04

图文叠加系统

KS920 Plus可在一个显示屏上最多同时显示3个相同或不同的信号画面,每个画面的大小、位置以及层级关系均可独立调节。

并且KS920 Plus可以生成独立的图文叠加图层,无需接入外部信号。 用户可以使用KYSTAR控制软件在信号画面上叠加图片或文字,并为它们设定运动轨迹。

集中控制三块屏

KS920 Plus可同时控制三块显示屏,每块显示屏可独立显示不同的信号,也可组合显示完成单幅画面。轻松完成由主屏、侧屏构成的舞台显示场景控制。





无缝特效切换

05

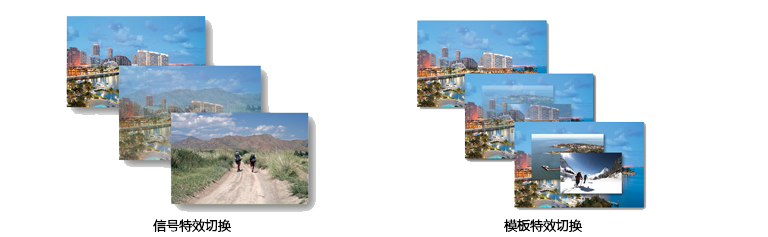

无论是单个信号的切换还是整个场景模板的切换,KS920 Plus均可完成无缝的过渡,切换过程中不会出现黑屏、闪烁、延迟等现象;并且KS920 Plus拥有十余种切换特效供用户选择,可适应不同的使用环境。





信号实时回显

06

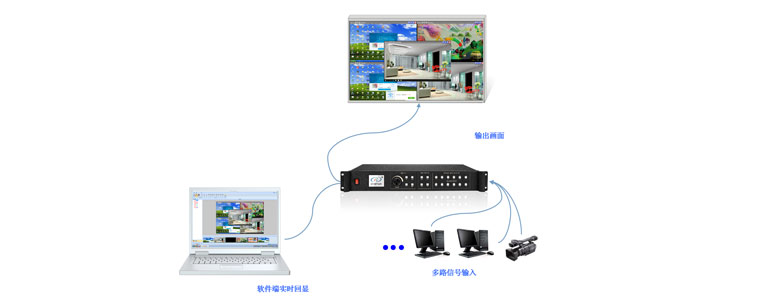

用户可以在计算机上通过KYSTAR控制软件获得KS920 Plus的实时信号内容,包括输出的画面和输入信号的预览。

藉此,用户可完成可视化的显示模板编辑,实现所见即所得的软件操作。





本地预览和监视

07

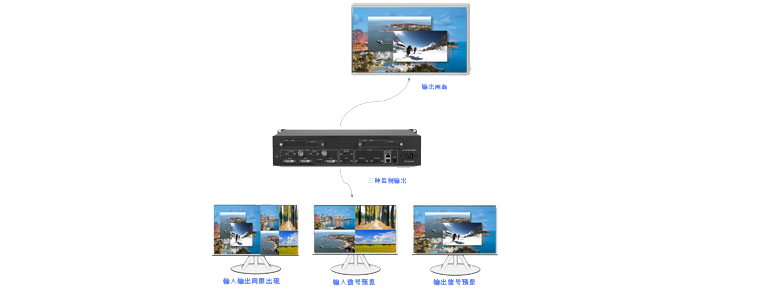

使用外接显示器对接KS920 Plus的监视输出,可选择三种观看方式:1.输出监测,监视画面与大屏幕内容一致;2.输入预览;3.同时进行画面预览和输出监测,监视画面为输入信号及当前输出画面。





输入信号热备份

08

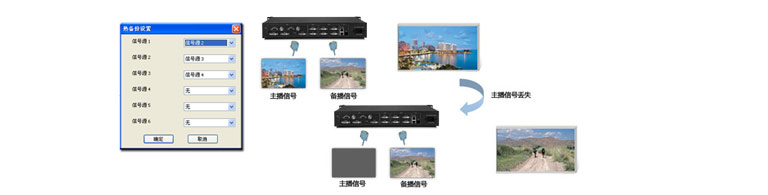

用户可为信号源指定备份信号。当前信号若发生故障,系统将自动检测并立即调用其备份信号,若信号恢复正常,系统可智能调回原信号。应用此功能构建平行系统,可有效保障现场的可靠性。





画面特效处理

09
图像透明度及羽化

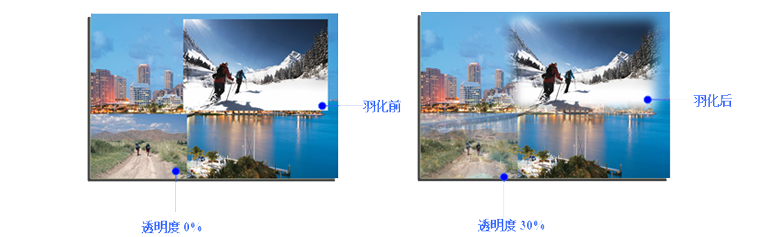

KS920 Plus允许用户对画面窗口进行透明度设定,甚至达到逐点调节。

并且用户可以对画面进行边缘羽化设置,使多画面叠加时更加和谐生动。

独立调节输入色彩

KS920 Plus不仅可对整个输出画面进行全局的色彩调整,还允许用户对单路输入信号进行调节,有效改善不良输入信号的画面效果。
