KS9000

单机7800万像素带载

01

KS9000单机最高支持30路DVI输出,完成7800万像素带载,最宽12万像素,最高6万像素。多机级联可实现分辨率无限延伸。





灵活稳定的硬件架构

02

KS9000基于FPGA阵列,纯硬件架构,采用模块插卡式设计,用户可自行定义输入输出板卡配置。

KS9000最高支持96路输入输出。每张输入板卡不受限于单一信号,可由客户自行选定,单张板卡可支持多种类型的信号混搭。

KS9000支持多电源冗余备份,无系统崩溃风险。





CrossInt拼接技术

03

KS9000支持凯视达CrossInt拼接技术,可有效消除不同拼接模块之间存在的相位差,从而避免画面拼接时的亚像素级错位。





单机最高支持120个画面

04



KS9000单机最高支持120画面显示,可轻松完成多屏控制及多画面任意布局显示。





信号及模式无缝切换

05

KS9000无论是在进行单一画面的信号切换时,还是在进行画面布局模式切换时,均支持广播级淡入淡出的无缝特效切换,切换过程不黑屏、不卡顿。

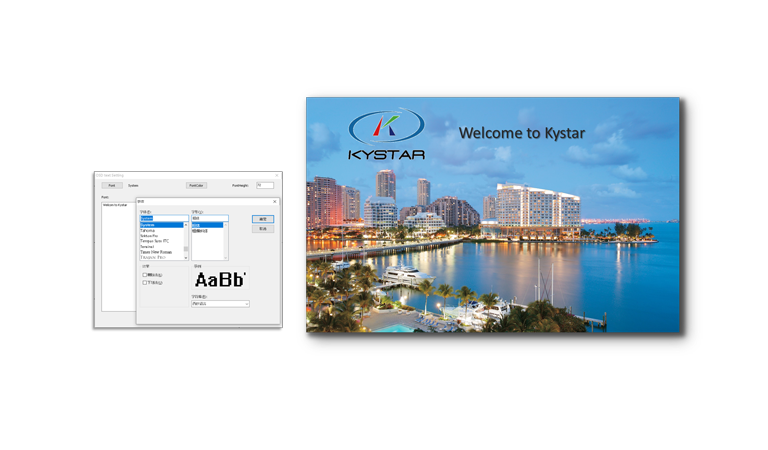

可编辑的图文叠加

06

用户可通过控制软件进行图文编辑,在KS9000的输出画面中进行叠加,这些图文可以存储在设备当中以备随时调用。





云控APP无线操控

07

KS9000配备有云控APP,用户可使用智能移动设备对其进行无线操控。





视频输信号

类型

数量

说    明

DVI-D(24+1)













高清90max





·最大支持分辨率为2048×1152@60Hz,支持自定义分辨率

·兼容HDMI1.3及以下版本

Dual Link DVI

(24+5)

·最大支持分辨率为4096x1152@60Hz或4096×2160@30Hz,支持自定义分辨率

·兼容HDMI1.3及以下版本

HDMI(Type A)

·1.4a版本最大支持分辨率为4096x1152@60Hz或4096×2160@30Hz,支持自定义分辨率

·1.4以下版本最大支持分辨率为2048×1152@60Hz,支持自定义分辨率

VGA (D-Sub)

·最大支持分辨率为1920×1200@60HzUXGA

·信号电平:R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75 ohm ;black level:300mV Sync-tip:0V

CVBS (BNC)

·NTSC/PAL自适应,支持3D 梳状滤波器

·2

SDI (BNC)

·支持标准:·SMPTE 259M SD-SDI 270 Mbit/s 480i, 576i

 SMPTE 292M HD-SDI 1.485 Gbit/s 720p, 1080i

 SMPTE 424M 3G-SDI 2.970 Gbit/s 1080p

HS(HDMI+SDI)

·支持1080I隔行信号

视频输信号

类型

数量

说    明

DVI-I(24+1)

30

·230W像素自定义,单口输出最宽4000,最高4000

监视(DVI-I)

1

·监视输出,分辨率1920×1080@60Hz

功能参数

多画面显示

·单张输入板卡可开8个画面,每个画面大小、位置任意可调,支持跨屏、叠加、漫游,支持图像放大

CrossInt拼接

·专为小间距LED显示屏进行优化,保证拼接流畅、均一、同步

4K输入

·支持Dual Link DVI及HDMI1.4a输入以及DP输入,分辨率高达4096x1152@60Hz

或4096×2160@30Hz

图文字幕

·可预存图片叠加于全局画面之上,可编辑文字叠加于全局画面之上

模式调用

·用户可预设多个显示布局预案,使用时可一键调用,最多支持200个模式

无缝切换

·在进行画面的信号切换或者模式调用时,整个过程无黑屏、无闪烁、无卡顿

EDID管理

·通过更改设备EDID信息,用户可以自行设定设备的输入分辨率

其他

上位机控制方式

RS232、以太网、WiFi

尺寸

5U、8U、11.5U

重量(Kg)

20--30kg

输入电源

100-240V AC~50/60Hz 0.6A

工作环境

温度0-40℃;湿度0-95%

保修期

2年免费维修,终身维护



部分参数若有调整,恕不另行通知
