SV2

SV2

01

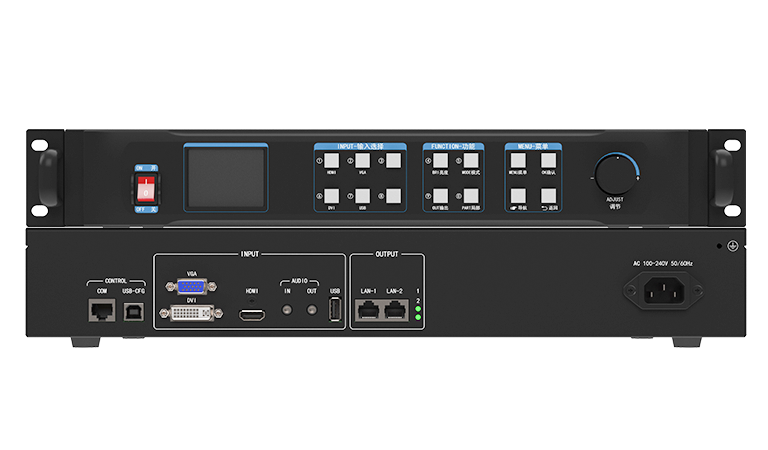

二合一视频控制器





六路信号视频处理

02

SV2支持六路高标清视频信号输入,包括1路HDMI信号,1路DVI信号,1路VGA信号,2路CVBS信号,以及一路USB输入。

同时SV2支持2路音频输入及1路音频输出,可实现音视频同步切换 。 (此外USB及HDMI支持音频)。





双网口130万带载

03

SV2集成双网口发送,两路网口输出最大支持130万像素点,最宽3840像素,最高1536像素。网口输出可同步传输音频信号。





淡入淡出无缝切换

04

SV2所有信号切换均支持淡入淡出特效切换,切换过程不黑屏,彰显品质。





USB文件即插即播

05

SV2可接入U盘,直接播放U盘中的图片、视频及音频文档,配合Kommander PE软件可实现灵活的脱机播放功能。





硬件调屏,无需电脑

06

SV2可预存箱体文件信息,用户在现场进行箱体拼装调试时,只需通过SV2的导航菜单,即可根据引导快速地完成显示屏连接调试。





配置回读与重发

07

SV2拥有便捷的脱机数据修复功能。

使用回读配置功能,用户在更换控制器时可快速从接收卡上读取到正确的配置参数,无需重新配置参数。

使用配置重发功能,用户在更换接收卡时,此功能可帮助用户一键重发配置完成系统修复,无需重新配置参数。

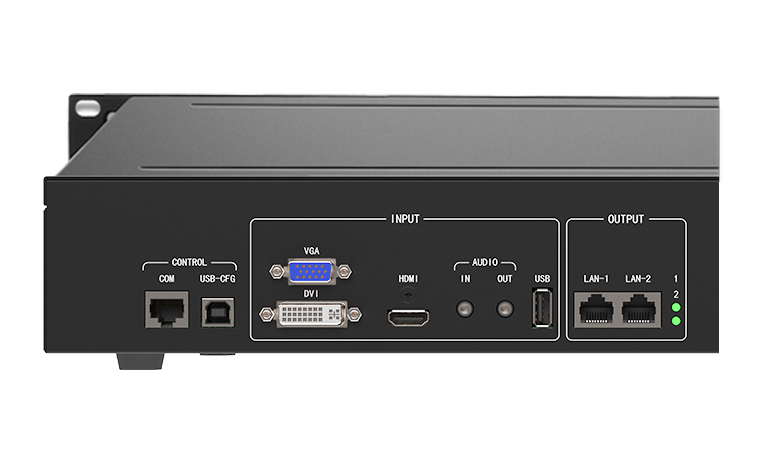

视频输入信号

类型

数量

说    明

DVI-D(24+1)

1

.最大支持分辨率为1920×1200@60Hz,向下兼容

.兼容HDMI1.3及以下版本,EDID版本1.3

HDMI(TYPE A)

1

.最大支持分辨率为1920×1200@60Hz,向下兼容

.兼容HDMI1.3及以下版本,EDID版本1.3

VGA (HD-15)

1

.最大支持分辨率为)1920×1080@60Hz ,向下兼容

.EDID版本1.3

.信号电平:R、G、B、Hsync、Vsync:0 to1Vpp±3dB  (0.7V Video+0.3v Sync ) 75Ω;black level:300mV Sync-tip:0V

复合视频(BNC)

2

.NTSC/PAL自适应

信号电平:1Vpp±3db  (0.7V Video+0.3v Sync ) 75Ω

USB

1

.版本:USB2.0

1/8" TRS音频

2



.2.0Vp-p / 10 KΩ

视频输出信号

类型

数量

说    明

LAN

2

.整机最大支持分辨率为130万自定义,最宽3840,最高1536

1/4" TRS音频

1

.6.3mm立体声接口,2.0Vp-p / 10 KΩ

控制接口

类型

数量

说    明

USB(Type-B)

1

.USB-CFG接口,用于连接PC上位机控制

UART(RJ-45)

1

.串口协议,对接中控设备

产品特色

接收卡

.支持凯视达全系列接收卡

淡入淡出切换

.所有通道信号均支持淡入淡出切换

USB多媒体播放

.可播放外接U盘内的视频、图像等文件。

.支持的视频编码格式:DD , MPEG2_HD(MPG,VOB,MPG2) , MPEG4(MP4) , MPEG_SD/HD , H.264(AVI,MKV) , RM , FLV

.支持的图像格式:JPG , BMP , PNG

人性化交互界面

.KS600 PLUS配备了彩色液晶面板、数字按键及调节旋钮,并支持导航式设置

亮度控制

.支持配合多功能卡实现两根网线随环境自动控制亮度

工程锁

.支持工程锁设置,安全等级高

其他

上位机控制方式

USB

尺寸(mm)

480×246×73mm(L×W×H)

重量(Kg)

5KG

输入电源

100-240VAC 50/60Hz 0.6A

工作环境

温度0-45℃;湿度0-95%

保修期

2年免费维修,终身维护

部分参数若有调整,恕不另行通知
