SV16

Kystar HDR Enhancement图像增强

01

SV16支持Kystar HDR Enhancement(K-HDR)技术,可根据图像内容进行实时动态优化,拓宽图像动态范围,使普通SDR图像获得HDR显示效果,解决了行业内HDR视频源较少的痛点带来震撼的视觉体验。





十六网口二合一

02

960万像素拼接输出



SV16配备16个网口输出,最大支持960万像素带载,最宽16000像素,最高8000像素,

无需外接发送控制器可直接驱动LED显示屏,

单机支持 3 路 4K@60Hz 信号输入(1 路 4K 画面上屏)





8路数字信号输入

03



SV16共支持8路数字信号输入: DP*2, DVI*2, HDMI*3,SDI*1,其中DP1、DP2、HDMI3支持3840*2160@60Hz或7680*1080@60Hz的超高清分辨率。





八画面任意布局

04



SV16允许最多可显示8个信号画面所有的输入信号均可同时上屏。





色键抠图及透明度调节

05

SV16的所有图层均可实现色键抠图功能,并支持任意透明度调节,实现各种创意显示。





输入预览与输出监视

06

一个显示器上完成输入输出监视



通过DVI-Monitor输出口与显示器连接,可对所有输入信号进行预览,并同时对输出信号画面进行监视。





输入信号热备份

07

指定备份信号无缝切换



SV16可指定任意信号作为当前信号的备份,当该信号发生故障时,备份信号自动进行无缝切换。

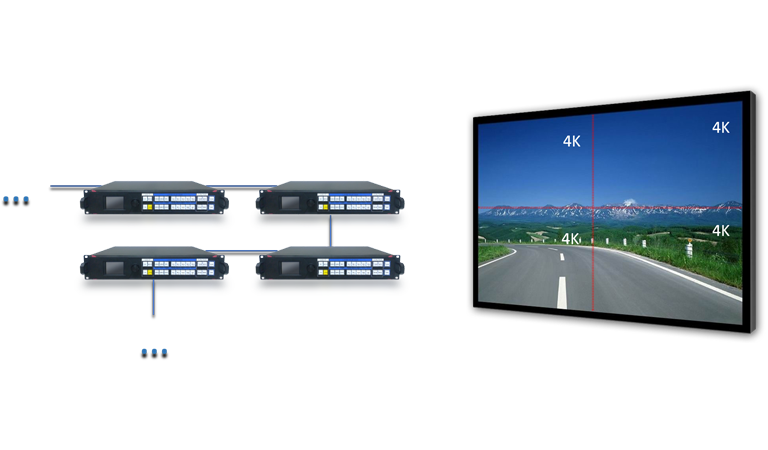

多机级联完成超大带载

08
可支持帧同步技术,支持多机级联,可实现超大屏幕的无缝拼接

云控无线操控

09
SV16可通过移动端设备APP软件对设备进行模式切换及信号管理,支持安卓,IOS系统。

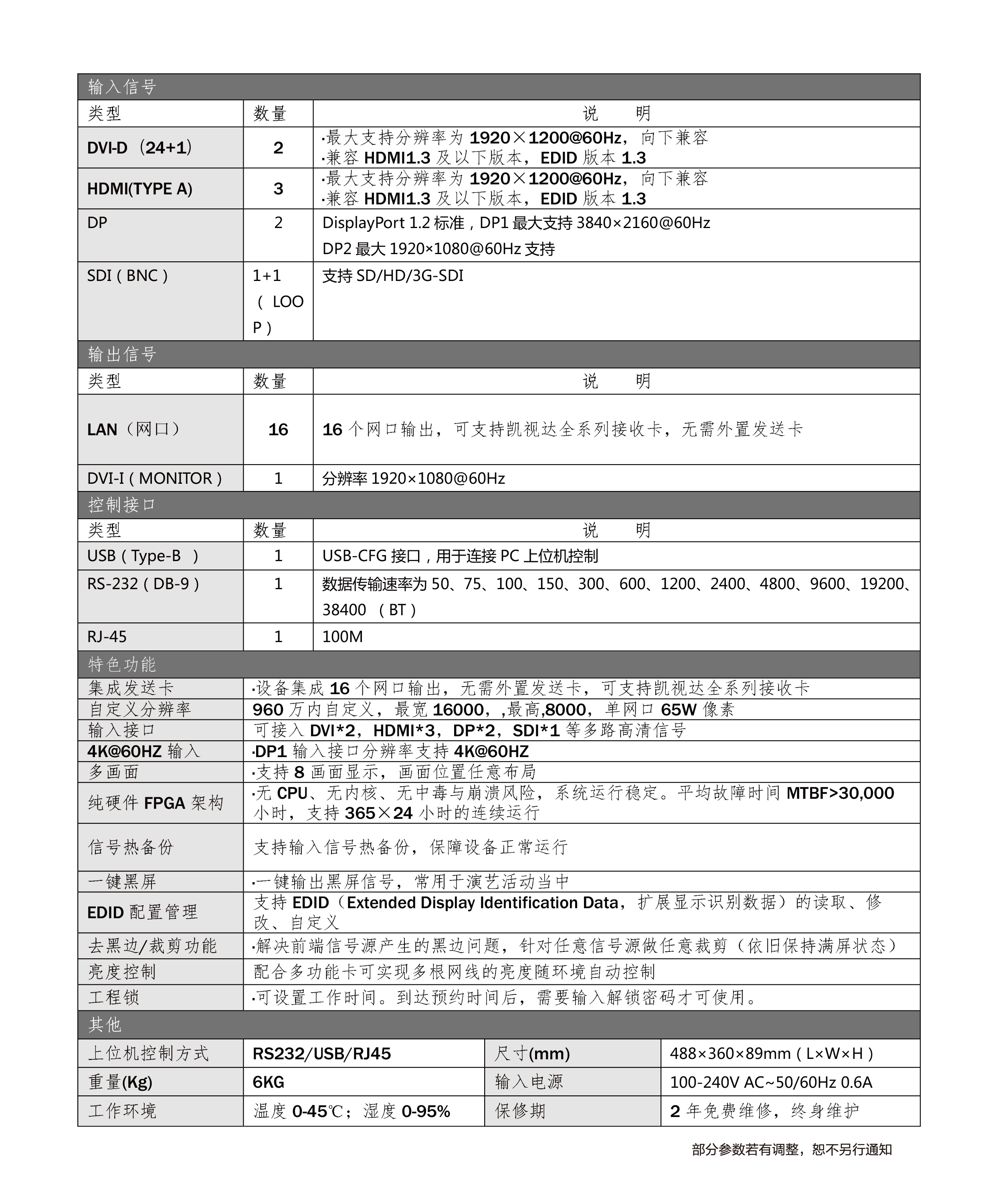

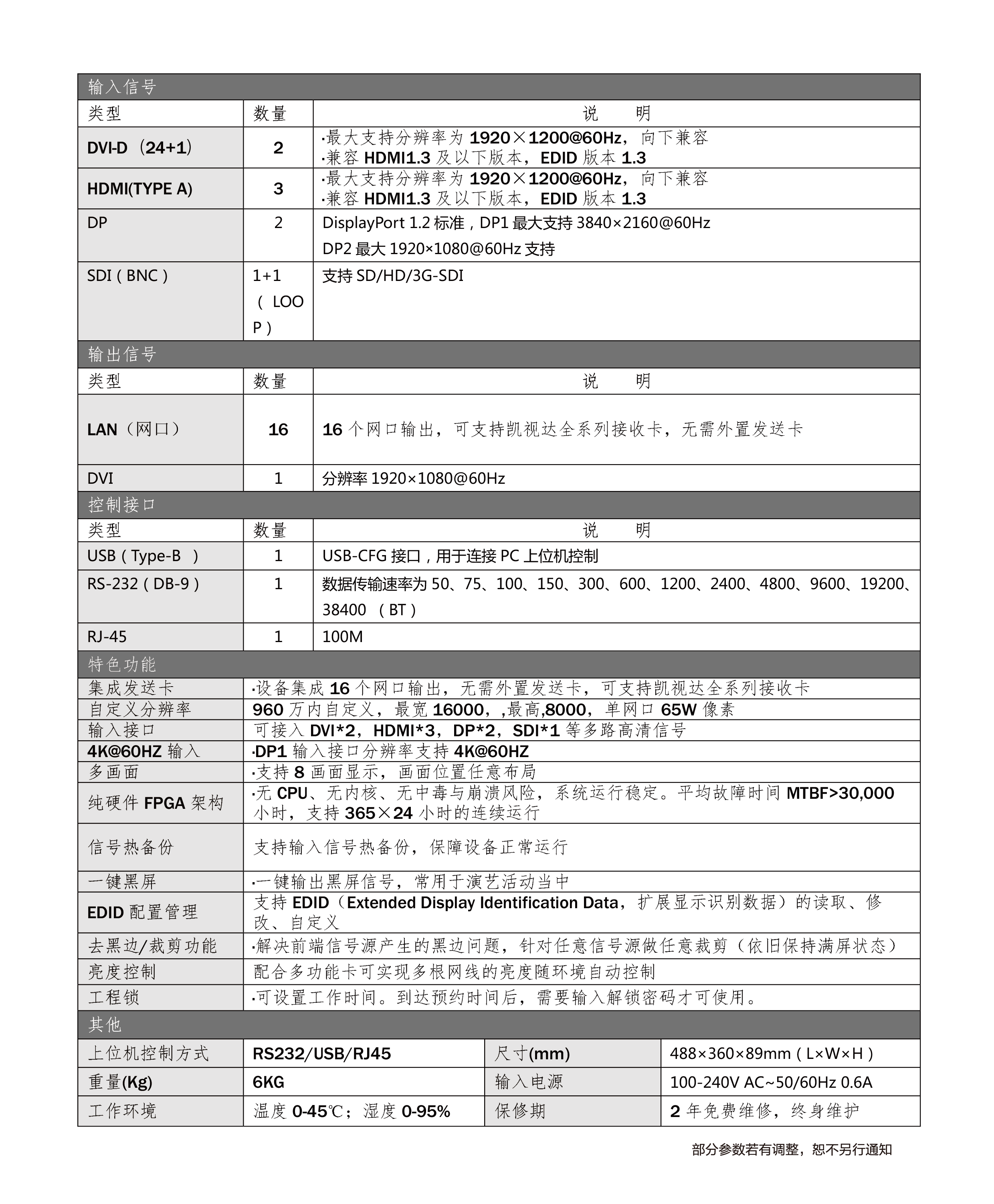

输入信号

类型

数量

说    明

DVI-D(24+1)

2

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

HDMI(TYPE A)

2

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

HDMI2.0

1

HDMI2.0标准,最大支持3840×2160@60Hz或7680x1080@60Hz

DP

2

DisplayPort 1.2标准,DP1最大支持3840×2160@60Hz或7680x1080@60Hz ,DP2最大支持3840×2160@60Hz或7680x1080@60Hz

SDI(BNC)

1+1(LOOP)

支持SD/HD/3G-SDI

输出信号

类型

数量

说    明

LAN(网口)

16

16个千兆网口输出,可支持凯视达全系列接收卡,无需外置发送卡

DVI-I(MONITOR)

1

分辨率1920×1080@60Hz

控制接口

类型

数量

说    明

USB(Type-B )

1

USB-CFG接口,用于连接PC上位机控制

RS-232(DB-9)

1

数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200、38400 (BT)

RJ-45

1

100M

特色功能

集成发送卡

·设备集成16个千兆网口输出,无需外置发送卡,可支持凯视达全系列接收卡

自定义分辨率

960万内自定义,最宽16000,,最高,8000,单网口65W像素

输入接口

可接入DVI*2,HDMI*3,DP*2,SDI*1等多路高清信号

4K@60HZ输入

·三路4K@60HZ输入,DP1和DP2、HDMI2.0输入接口分辨率均支持4K@60HZ

多画面

·支持8画面显示,画面位置任意布局

纯硬件FPGA架构

·无CPU、无内核、无中毒与崩溃风险,系统运行稳定。平均故障时间MTBF>30,000小时,支持365×24小时的连续运行

信号热备份

支持输入信号热备份,保障设备正常运行

一键黑屏

·一键输出黑屏信号,常用于演艺活动当中

EDID配置管理

支持EDID(Extended Display Identification Data,扩展显示识别数据)的读取、修改、自定义

去黑边/裁剪功能

·解决前端信号源产生的黑边问题,针对任意信号源做任意裁剪(依旧保持满屏状态)

亮度控制

配合多功能卡可实现多根网线的亮度随环境自动控制

工程锁

·可设置工作时间。到达预约时间后,需要输入解锁密码才可使用。

其他

上位机控制方式

RS232/USB/RJ45

尺寸(mm)

488×360×89mm(L×W×H)

重量(Kg)

6KG

输入电源

100-240V AC~50/60Hz 0.6A

工作环境

温度0-45℃;湿度0-95%

保修期

2年免费维修,终身维护

部分参数若有调整,恕不另行通知
