SV8Pro

十网口、500万像素拼接输出

01

SV8Pro配备10个网口输出,最大支持500万像素带载,最宽8000像素,最高4000像素;无需外接发送控制器可直接驱动LED显示屏。

双4K信号输入

02

SV8Pro支持6路输入信号:HDMI1.4×1,DP1.1×1,DVI×4,其中HDMI1.4和DP1.1最高分辨率可达3840×2160@30Hz。

信号实时回显

03

支持网络画面回显,通过上位机软件即可进行可视化操作。

信号切换支持多种特效

04

不同信号进行切换时支持多种特效,包括淡入淡出、上下左右划幕、斜上斜下划幕、圆形切出切入、菱形切出切入、梳状切换。

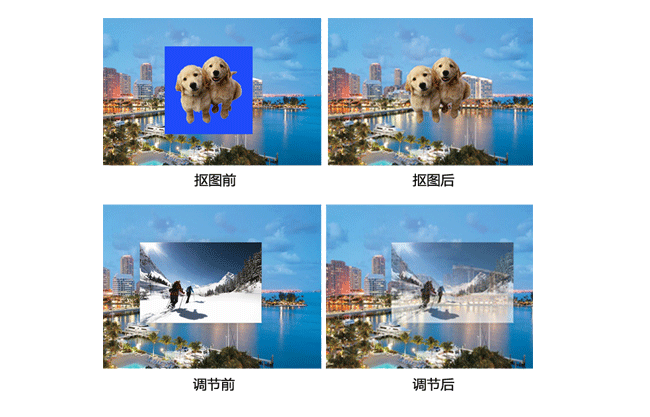

色键抠图及透明度调节

05

所有图层均支持抠图、透明度调节,呈现最佳效果。

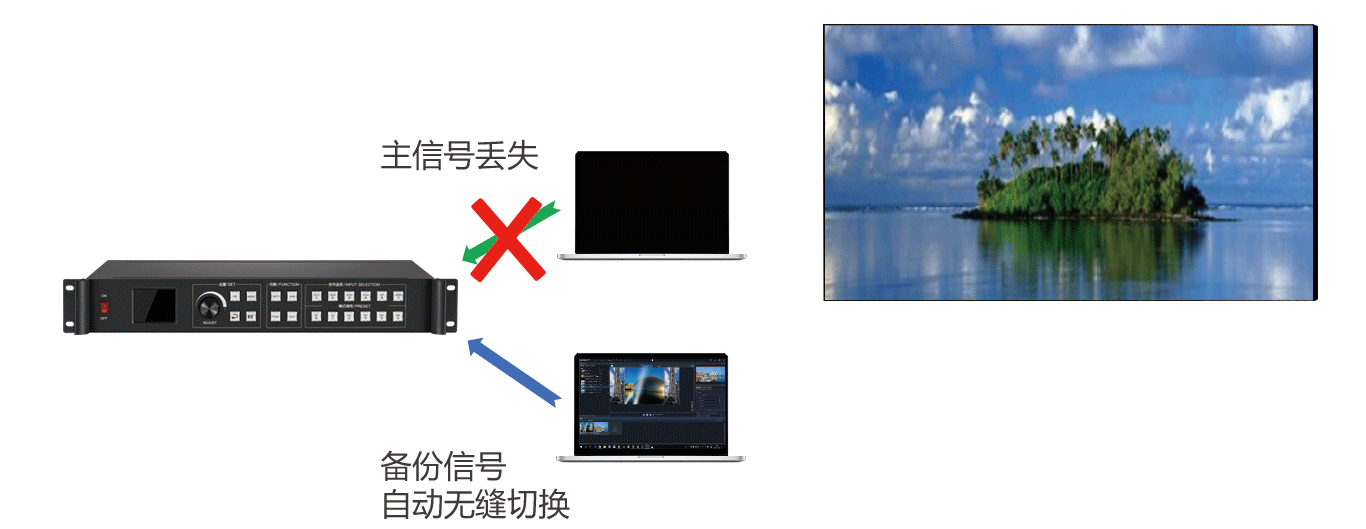

输入信号热备份

06

SV8Pro可指定任意信号作为当前信号的备份,当该信号发生故障时,备份信号自动进行无缝切换。

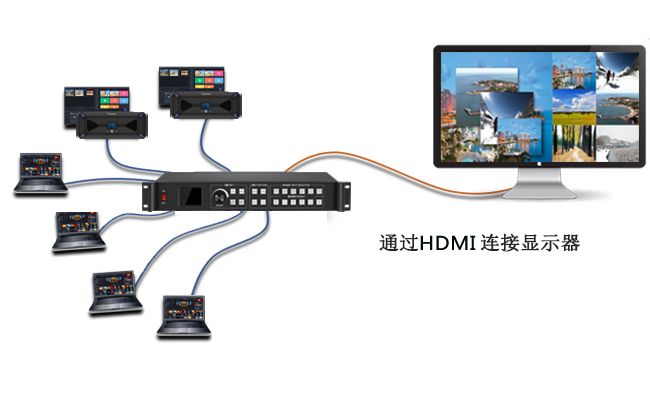

输入预览与输出监视

07

一个显示器上完成输入输出监视。通过HDMI输出口与显示器连接,可对所有输入信号进行预览,并同时对输出信号画面进行监视。





K-HDR功能

08

K-HDR功能,支持SDR转HDR图像优化技术,可以提升普通SDR视频的对比度、增强图像细节表现,让普通视频具备HDR效果。

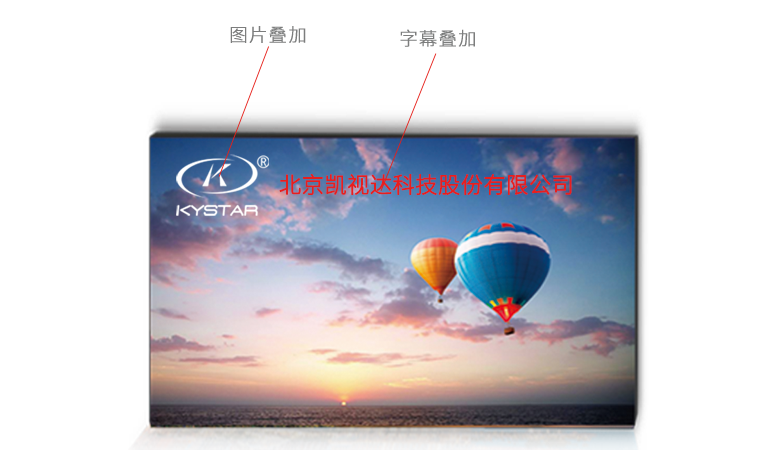

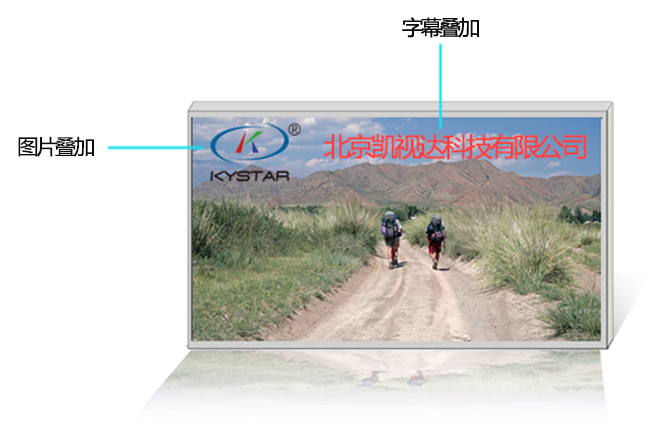

图文叠加系统

09

OSD:可在输出画面中叠加字幕和图片,字幕和图片能够储存在本设备中,方便下次操作使用。



输入信号

类型

数量

说    明

DVI-D(24+1)

4

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

HDMI1.4

1

·最大支持分辨率为3840×2160@30Hz,向下兼容

·兼容HDMI1.4及以下版本,支持HDCP2.2协议

DP1.1

1

·最大支持分辨率为3840×2160@30Hz

·DisplayPort 1.1标准

输出信号

类型

数量

说    明

LAN(网口)

10

·10个网口输出,可支持凯视达全系列接收卡,无需外置发送卡

HDMI-Monitor(24+1)

1

·监视口,可监视输入,输出,或输入输出

·兼容HDMI1.3及以下版本

控制接口

类型

数量

说    明

RS232

1

.波特率115200,用来对接中控设备

USB(TYPEB方形)

1

·用于金卡调试软件的连接

特色功能

集成发送卡

·设备集成10个网口输出,无需外置发送卡,可支持凯视达全系列接收卡

自定义分辨率

·500万内自定义,最宽8000,最高4000

K-HDR

·DP和HDMI支持K-HDR效果,使得普通SDR素材呈现HDR效果,解决HDR素材少的痛点

千兆回显

·用户可通过LAN10口,在上位机软件实时回显画面

淡入淡出切换

·所有通道信号均支持淡入淡出切换

局部/全局切换

·可将输入信号的任意区域进行截取显示,并可一键完成局部/全局画面的切换

Super Resolution

放大技术

·画面大小自由缩放

·有效保留图像细节,减轻画面放大多倍后产生的失焦现象

多画面显示

·设备最多可开四个画面,每个画面均可自由缩放、摆放,画面之间可相互叠加

一键黑屏

·一键输出黑屏信号,常用于演艺活动当中

多机级联

·支持多机级联拼接,实现超宽/高的拼接显示

EDIID编辑

·支持EDID(Extended Display Identification Data,扩展显示识别数据)的读取,修改和自定义

OSD功能

·字幕和图片叠加显示,字幕和图片能够存储在设备中,用户可实时调用关闭或显示

监视口

·支持对输入输出进行监视,支持监视输出,输入,输入输出三种模式选择

亮度控制

.支持配合多功能卡实现多根随环境自动控制亮度

键盘锁

·防止施工调试后现场人员的误操作

工程锁

·可设置工作时间,到达预约时间后,需要输入解锁密码才可使用

其他

上位机控制方式

RS232

尺寸(mm)

483×246×72mm(L×W×H)

重量(Kg)

5KG

输入电源

100-240VAC,47-63Hz,≤2A

工作环境

温度0-45℃;湿度0-95%

保修期

2年免费维修,终身维护

部分参数若有调整,恕不另行通知
